【KF接头】基本说明
1.KF接头与BA级钢管焊接来连接管道
2.KF接头采用数控车床精加工以保证表面的光泽度
3.KF接头加工工艺:毛坯精密铸造-粗加工-精加工-超音波清洗-包装出货

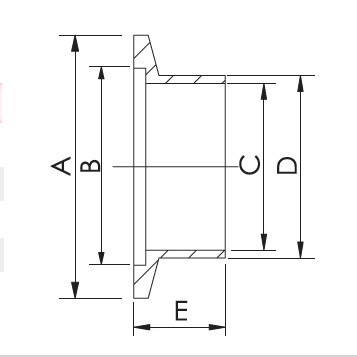

【KF接头】参数规格 注:-CX表示承插焊接头
Part No. |
A |
B |
C |
D |
E |
CFP-10H |
30.00 |
12.20 |
10.60 |
13.80 |
30.00 |
CFP-16H |
30.00 |
17.20 |
16.00 |
20.00 |
30.00 |
CFP-25H |
40.00 |
26.20 |
24.00 |
27.20 |
30.00 |
CFP-40H-CX |
55.00 |
41.20 |
39.00 |
42.70 |
30.00 |
CFP-50H |
75.00 |
52.20 |
55.00 |
60.50 |
30.00 |
CFP-63H |
87.00 |
70.00 |
70.20 |
76.30 |
30.00 |
CFP-80H |
114.00 |
83.00 |
83.00 |
89.10 |
30.00 |
CFP-100H |
134.00 |
102.00 |
110.10 |
114.30 |
30.00 |
CFP-160H |
190.00 |
153.00 |
159.60 |
165.20 |
30.00 |
【KF接头】产品特点
1.KF接头和KF真空卡箍、中心支架、真空盲板,组合使用
2.KF接头也可和真空阀门、三通、弯头、四通、真空波纹管、真空转接头、真空腔体配合使用
【KF接头】适用范围
1.KF接头主要应用于低真空条件管路
2.KF接头材质:SUS304 OR SUS316L
【KF接头】主要用途
广泛用于半导体制造、国防科研、航空航天、生物制药、液晶、光伏太阳能等高新技术产业
【KF接头】包装说明
编织袋或者纸箱包装,如需特殊包装,请来电时说明
|
